更新時間：2025-8-1 點擊:85次外盤管與外半管的畫法在技術標準和實際應用中存在差異。主要體現在以下幾個方面：
1.結構設計差異
外半管通常作為反應釜夾套使用，需遵循《JBT-42921991盤管技術條件》標準，其設計需考慮加強筒體強度、傳熱效率及承壓性能。

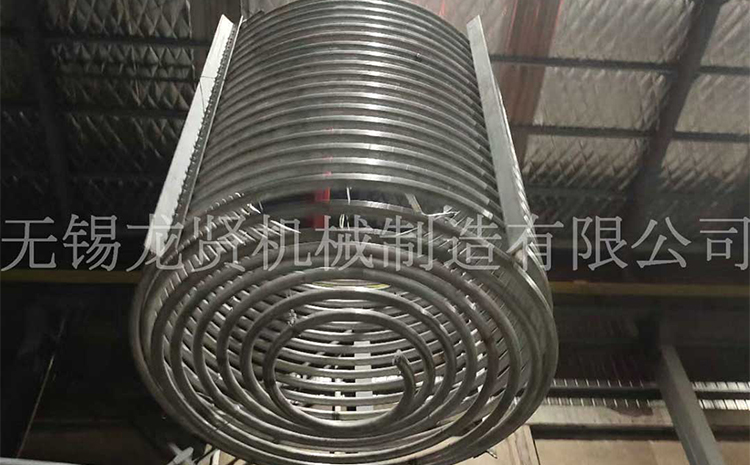

外盤管則更多用于換熱器或反應釜的加熱/冷卻系統，結構上可能暴露于外界，需通過環形護板等方式裂紋泄漏。
2.繪圖規范不同
外半管的畫法需明確中徑線、牙型高度等參數，例如油管螺紋需通過1/32劃線法確定中徑。
外盤管繪圖可能涉及雙線水管等給排水系統規范，需區分管線文字、管徑標注等細節。
3.應用場景影響
外半管夾套為沖孔夾套的升級產品，畫圖時需體現其傳熱均勻性及加強筋功能。
外盤管在換熱器中需考慮防碰撞設計，專利圖紙可能包含活動組件（如驅動電機、支撐圓盤等）以保護管道。
綜上，兩者畫法因功能需求而異，需結合具體技術標準和設備類型確定繪制方法。
